时差法超声波明渠流量计

名称:时差法超声波明渠流量计

详细信息

产 品 特 点


Ø 对渠道的截面形状尺寸无特殊要求。

Ø 可以不停水安装维护。

Ø 不阻流无水头损失。

Ø 渠道的截面较大时采用多声道测速实现高精度测量。

Ø 可测量正反两个方向的流量和流速。

Ø 测量范围大准确度高。

Ø 可用于槽堰式或其他方式明渠流量计的标定设备。



产 品 原 理


产品有三个功能:测平均流速、测水深、测水温,并可显示断面流量。
流速测量采用时差式超声波测量原理(超声波在液体流动方向和相反方向的传播而引起的速度差),在测流断面分布多层流速测量层(多声道)测量水中的平均流速,并通过压力式水位计或超声水位计或雷达式水位计测量水位,上位机通过水位计算过水断面面积,并根据水力学模型计算出断面过水流量。

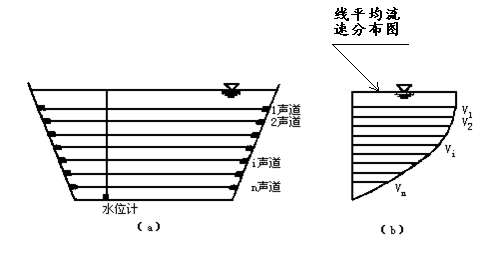

测 量 原 理 示 意 图




性 能 参 数



性能参数

流速

量程

±10000mm/s

准确度

测量流速的±0.5%

分辨率

1mm/s

温度

量程

-25℃~70

分辨率

0.1

水位

量程

0~10m

分辨率

1 mm

准确度

测量水位±0.2%

超声波流速传感器

测量原理

时差法连续测量

测量声道

1声道~8声道可选

测量流速精度

1.0%

流速范围

±5m/s

测量渠道宽度

时差法0.5~10米

流量

准确度

测量流量的±2%

电源

12V DC 或220V AC功耗:20W

接口

标准RS232、RS485、4~20mA

通讯协议

Modbus,支持无线传输

数据储存容量

8M,每10分钟采集一条记录,可以存储超过6个月的数据,而且这些数据即便在掉电的情况下,也可以长期不丢失

工作湿度

95%RH

发送频率

自由设定,比如1分钟,2分钟,5分钟等

防护等级

IP68

可靠性

MTBF≥25000h

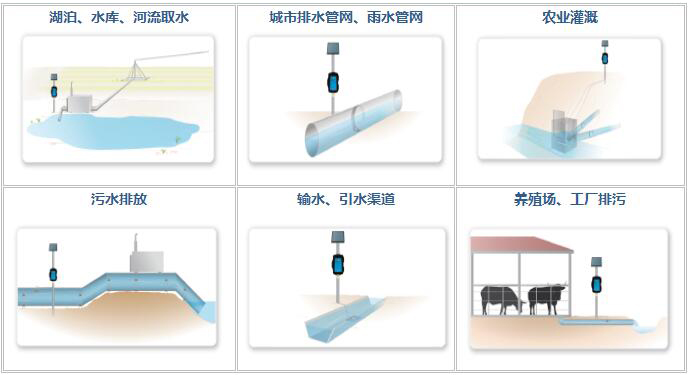

时 差 法 超 声 波 明 渠 流 量 计 应 用 范 围

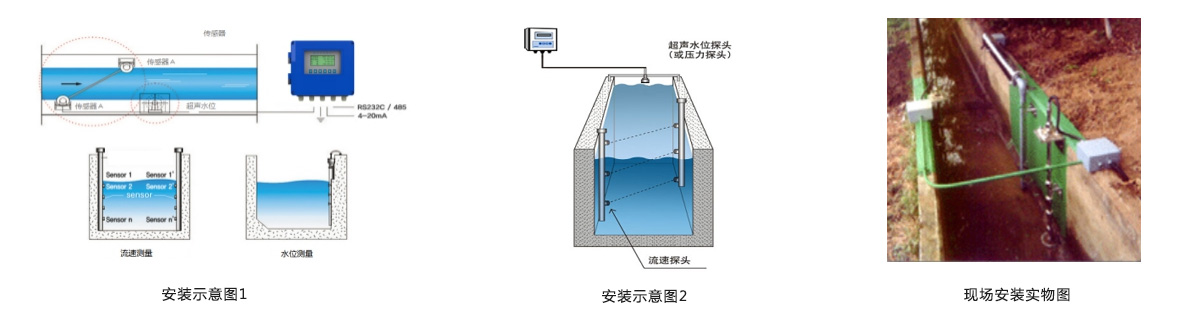

时 差 法 超 声 波 明 渠 流 量 计 安 装 示 意 图 及 实 物 图
