水资源远程监控信息系统

名称:水资源远程监控信息系统

详细信息

产 品 特 点


Ø 多种供电方式。

Ø 支持多类型仪表组网。

Ø 支持智能管路分析。

Ø 支持远程参数配置。

Ø 支持《水资源监控管理系统数据传输规约》(SZY206—2016)。

Ø 三防箱布局合理,线束有序。



网 络 特 点


1、4G频段广域覆盖
采用目前主流先进的4G网络频段,并且可向下兼容3G/2G网络,在全国具有良好覆盖,长期不会淘汰撤网只要有手机信号的地方便可以全覆盖。
2、按量计费
4G服务虽然保持一直在线,但您不必担心费用问题因为只有产生通信流量时才计费。
3、量大可靠
可大数据量传输数据,且传输速度快,准确可靠,不丢失数据。


外夹式、插入式传感器可选

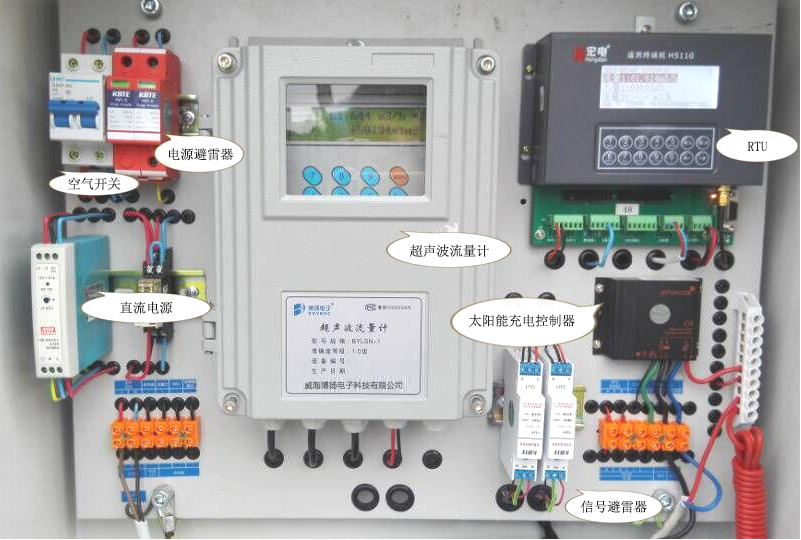

内 部 结 构 图



山东省水资源建设项目用水资源监控终端 - 控制箱内双供电超声波流量计配置图




设 备 参 数

配置项

内容



交流

AC220V

太阳能

DC12V

UPS

输出

DC12V

遥测终端

BYG1000H5110CDATA-6311可选

仪表接

入条件

传感器安装点最好满足: 上游≥10D,下游≥5D,距泵出口≥30DD是指管径)

管道材质不限(不停产安装)

适用于管径DN25DN3000

数据接口: 标准RS-232RS-485,接口协议为标准MODBUS485协议

可对420mA信号进行处理转接上传

功耗

传输数据(1kB/s) : ≤500mW

值守功耗 : ≤0.5mW




产 品 概 述


水资源监控终端广泛应用于各级水资源管理系统中,可对地表水供水渠道(管道)、地下水开采井、行政边界控制断面、入河(湖)排污口以及河流、水库、湖泊等水源地的水量、水位进行远程监测,并可对水泵、阀门、闸门等设备进行远程控制或自动控制。
本设备大面积应用于山东水利水资源监控项目中,涵盖山东省内过半数地市,成功通过山东水利部验收,稳定性获得各家使用单位认可。



产 品 特 点


◆ 性能稳定:采用防雷、防潮、防水、抗干扰、输入信号隔离等多项措施,确保设备安全、可靠。
◆ 100w太阳能电池板与市电双供电系统,兼容最大120Ah蓄电池容量,保证数据稳定、真实。
◆ 安防到位:配套3mm厚度三防箱,高强度安全锁,有效保证设备安全运行。
◆ 接入灵活:可接入水资源管理系统平台,也可接入组态软件或用户自行开发的软件系统。
◆ 数据采集:支持雨量、水位、水温、流量、流速及电压等数据采集 。
◆ 图片拍照:支持定时自拍、一键巡检抓拍和远程平台抓拍 。
◆ 开箱报警:支持箱门开启,主动上传开箱报警信息到平台 。
◆ 数据存储:可存储至少10年的历史数据 。

◆ 通讯方式:GPRS、CDMA、3G、4G、超短波、北斗卫星终端等方式进行组网通讯 。
◆ 工作模式:支持单中心与多中心两种模式,最多支持4个中心 。
◆ 设备管理:支持通过串口进行设备管理,可完成参数查询、配置、重启、格式化Flash等操作 。
◆ 时间管理:支持本地人工校时和平台网络校时 。
◆ 日志管理:设备具有本地运行日志记录存储功能,并支持本地和远程平台提取 。
◆ 定时采集:支持规约要求的定时数据采集(采集量包含雨量、水位、流量、电压等) 。
◆ 数据召测:通过平台下发召测指令,设备收到指令后立即采集业务数据并上报 。
◆ 时段数据查询:通过平台下发时段业务数据查询指令,设备收到指令后向平台上报相应业务数据 。

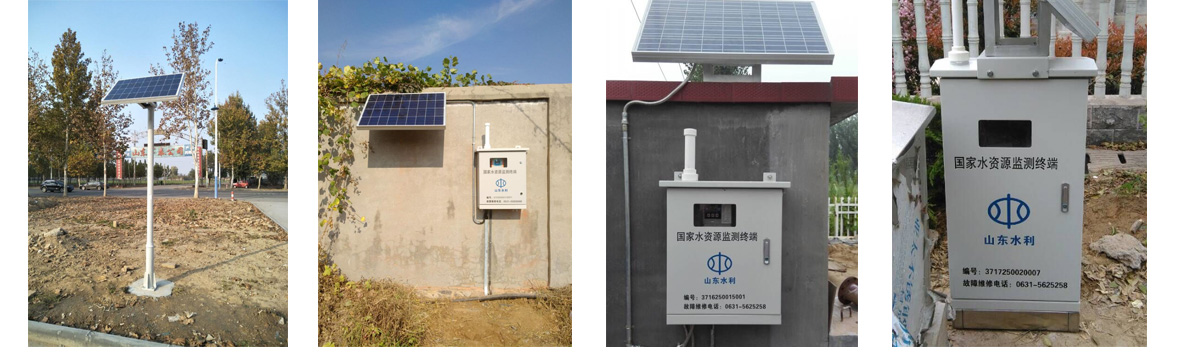

安 装 示 意 图
