名称：非满管超声波流量计
详细信息
产 品 特 点
Ø 流速测量采用外夹式、插入式和内置式三种安装方式。适用于市政污水、工厂污水等封闭管道。液位传感器为管道顶部安装或内置式安装。
Ø 4～20mA、RS232/485接口等多种输出方式。
Ø 非线性软件校正，可保证测量精度。
Ø 内置流量日、月、年累计器。
Ø 整机操作简单、界面友好亲切。
Ø 满管 / 非满管均可测量。
原 理：速 度-面 积 式
流速采用多普勒原理测量：
管道内任何流动的液体都存在着不连续的扰动，这些不连续的扰动可以是悬浮的固体颗粒或气泡，或由于流体扰动而引起的界面。这种扰动使反射的超声波产生多普勒频移Δf，多普勒频移Δf是流速的线性函数。通过测量多普勒频移Δ,即可测量管道内的流速，即v∝Δf。
面积S是通过超声波液位计测出液面高度h，并据此计算得出。
S是管道内流体的液位h及管道内径D的函数，即S=f(D•h)
则非满管管内液体流量为Q=V•S。
典 型 应 用
市政污水、工业污水、城市排水管道、工厂排放口等封闭管道内流量的测量与监测。
性 能 参 数
项 目
性能参数
准 确 度
±2%FS
重 复 性
±0.5%
管 道 内 径
150mm～3000mm
量 程 范 围
流速
0.3～6.0m/s
液位
0～3m
显 示
中英文显示 5行×10个汉字 （5行×20字符）
温 度
主 机
-20℃～50℃
传感器
-20℃～70℃
电 源
85～265VAC
输 出
4～20mA、带负载能力0～600Ω，RS232/485接口
传感器电缆长度
6m，可选最长299m
传感器防爆等级
ExibⅡBT4
防 护 等 级
IP67
外 壳
ABS塑料240×185×120（原装进口）
重 量
1.88Kg

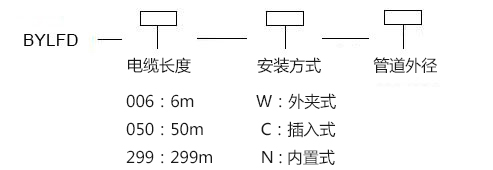

选 型 代 码

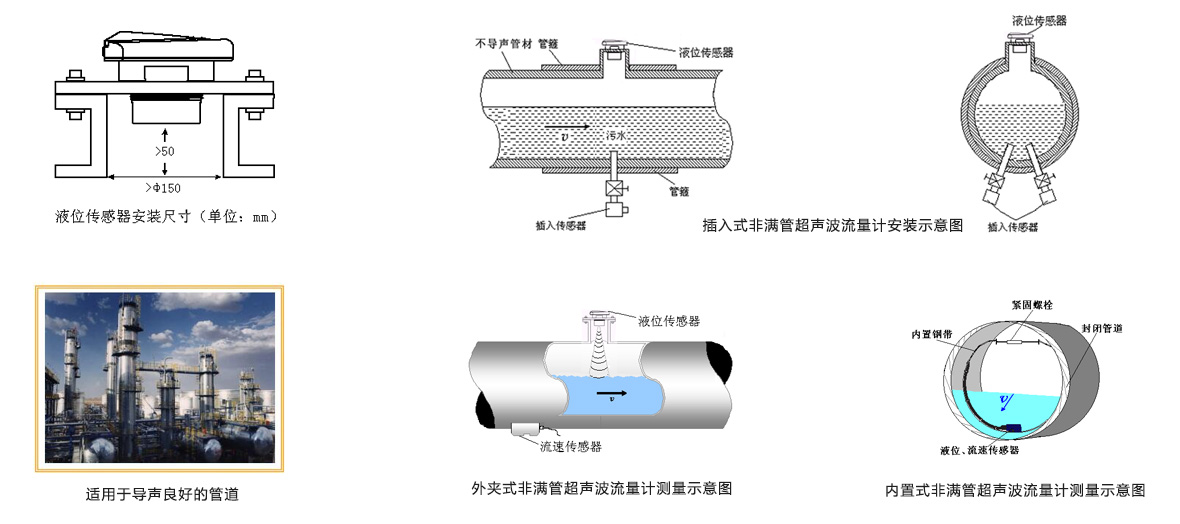

安 装 示 意 图
