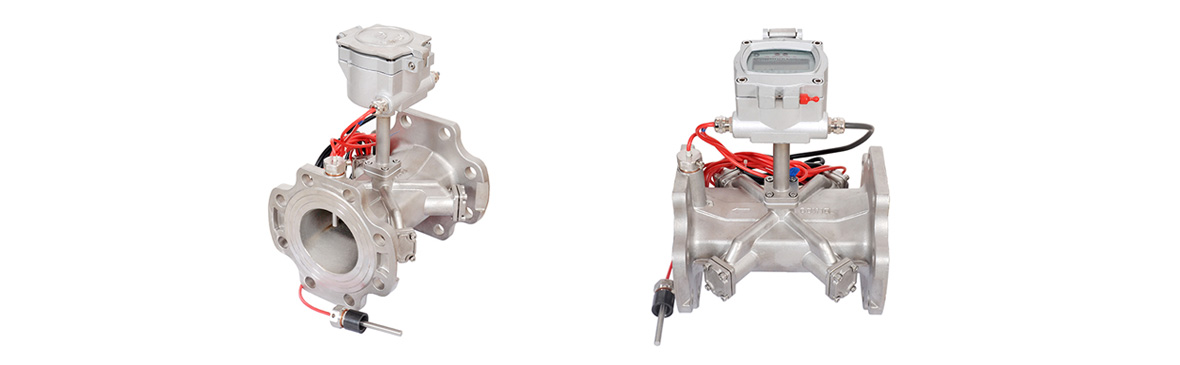

名称：BYR型超声波热量表
详细信息
产 品 特 点
Ø 采用低电压、多脉冲技术，多声道设计， 测量精度高，适应复杂流态的测量。
Ø 采用超声波传播速度差法原理，无机械转动部件，压力损失小，运行稳定可靠。
Ø 抗干扰设计，变频器环境正常工作。
Ø 微功耗设计，内置锂电池可连续工作 6 年以上，无需外接电源。
Ø 通过 NB-IOT 窄带物联网与平台通信，实现数据定时上报和异常报警功能。
性 能 参 数
项 目
性能参数
准确度等级
2 级
量 程 比
50（100 可订制）
公称直径
DN50～DN300
温度范围
4～95℃（0～150℃可订制）
温差范围
3～60K （2～120K 可订制）
温度传感器
Pt1000 铂电阻
最高工作压力
1.6Mpa（2.5Mpa 可订制）
环境类别
C 类（A 类、B 类可订制）
操作方式
磁感应键
显 示 器
液晶 8 位数字+提示符
显示内容
累积流量、累积热量、瞬时流量、热功率、 供回水温度、温差、错误代码、信号质量、 工作状态、仪表参数、电池电压、历史数据
最大计量
累积流量：99999999m3，分辨力：0.0001m3 累积热量：99999999m3，分辨力：0.01GJ
数据通讯
通讯接口：RS485（RS232、M-BUS 可选）
通讯协议：MODBUS、CJ/T188、GB/T26831、EN13757、BOYANG
无线上报
（可订制）
上报网络：NB-IOT 窄带物联网
上报类型：定时上报、流量超限、手动上报
上报数据：累积流量、累积热量、瞬时流量、供水温度、回水温度
上报频率：1 次/天
数据存储
最近 64 个月或日的历史数据：累积流量、累积热量、运行时间
输入接口
1 路高精度 4-20mA 电流信号
输出接口
1 路 OCT 脉冲信号
1 路光电隔离 4-20mA 电流信号
测量周期
1 次/秒
防护等级
IP68
安装方式
水平安装或垂直安装
工作电源
内置 3.6V 锂电池（6 年）
外接 8～30V 直流电源（可选）
|
超 声 波 热 量 表 流 量 参 数 表 |
|
公称直径（mm） |
最小流量qi(m3/h) |
常用流量qp(m3/h) |
最大流量qs(m3/h) |
|
50 |
0.30 |
15 |
30 |
|
65 |
0.50 |
25 |
50 |
|
80 |
0.80 |
40 |
80 |
|
100 |
1.20 |
60 |
120 |
|
125 |
2.00 |
100 |
200 |
|
150 |
3.00 |
150 |
300 |
|
200 |
5.00 |
250 |
500 |
|
250 |
8.00 |
400 |
800 |
|
300 |
12.00 |
600 |
1200 |
