BYW型单声道超声波水表

名称:BYW型单声道超声波水表

详细信息

产 品 特 点


Ø BYW系列超声波水表,专为城市供水管道设计,与传统机械水表相比具有准确度更高,始动流量更低,动态范围更大等优点,可极大的降低供水产销差率。

Ø 无阻流器件,无压力损失,无机械传动部件,一节电池可用6-10年,既节能又有超长寿命。

Ø 采用专利技术的神奇防护表盖,使水表免遭阳光直晒和人为破坏。

Ø 结构紧凑、坚固耐用,适合恶劣环境使用。

Ø 可靠性高,维护量小,测量不受磁场干扰。

Ø 与我公司的4G无线传输模块,可组成自来水管网或水资源管理系统,坐在办公室便可一览整个系统的供水情况。

Ø 4GRTU与水表一体化设计

Ø 自适应超声波处理电路,可在测量管道发生结垢、腐蚀后仍能稳定可靠工作

Ø 独特的红外抄表功能,使抄表员在水表井口便可轻松抄表

Ø 高密封,表体可浸入水中三米



选 型 编 码







性 能 参 数





测量介质

水、海水、酸碱液等较纯净的单相液体

额定压力

1.6MPa

显示方式

俯视、平视(可选)

累积流量

正、反双向流量累积器

测量准确度

12

信号输出

420mA电流环输出、脉冲输出(可选)

数据接口

RS485RS232M-BUS(可选)

显示内容

累积流量、瞬时流量、运行时间、故障时间、日期、时钟等

供电方式

高能锂电池(可工作6年以上)、直流515V外接电源

数据存储

64个月/日的历史数据

环境温度

-25℃~55℃(表头)

介质温度

01℃~50

公称直径

DN15DN300(长度与旋翼式或螺翼式水表相同)

防护等级

IP68

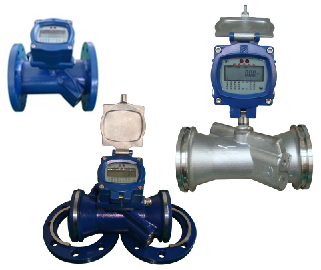

产 品 图









流 量 范 围


公称直径

Q3/Q1

Q2/Q1

始动流量

最小流量

分界流量

常用流量

过载流量

mm

m3/h

Q1(m3/h)

Q2(m3/h)

Q3(m3/h)

Q4(m3/h)

40

250

1.6

0.032

0.160

0.256

40.00

50.00

50

250

1.6

0.049

0.252

0.403

63.00

78.75

65

250

1.6

0.084

0.400

0.640

100.00

125.00

80

250

1.6

0.127

0.640

1.024

160.00

200.00

100

250

1.6

0.198

1.000

1.600

250.00

312.50

125

250

1.6

0.309

1.600

2.560

400.00

500.00

150

250

1.6

0.445

2.520

4.032

630.00

787.50

200

250

1.6

0.791

4.000

6.400

1000.00

1250.00

250

250

1.6

1.236

6.400

10.240

1600.00

2000.00

300

250

1.6

1.780

10.000

16.000

2500.00

3125.00

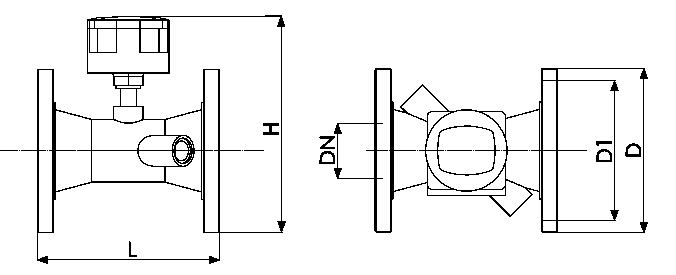

外 形 尺 寸

公称直径

L

H

D

D1

n×d

压力等级



50

200

255

165

125

4×18

1.0MPa

1.6Mpa

DN-公称直径

D -法兰外径

D1-法兰连接孔

中心直径



d-法兰连接孔

   直径
n-法兰连接孔

数量

65

200

275

185

145

4×18

80

225

289

200

160

4×18

100

250

308

220

180

8×18

125

250

336

250

210

8×18

150

300

366

285

240

8×22

200

350

424

340

295

8×22

1.0MPa

250

450

483

405

355

12×26

300

500

537

460

410

12×26

200

350

424

340

295

12×22

1.6MPa

250

450

483

405

355

12×26

300

500

537

460

410

12×26
