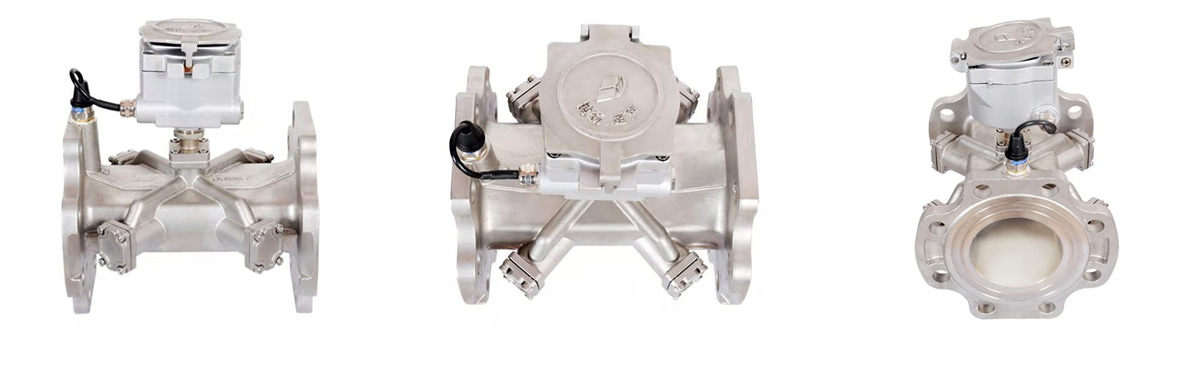

BYW超声波水表

名称:BYW超声波水表

详细信息



产 品 特 点


Ø 满足城市供水管网分区计量需求,适用多种工业现场。

Ø 采用低电压、多脉冲技术,多声道设计, 测量精度高,适应复杂流态的测量。

Ø 采用超声波传播速度差法原理,无机械转动部件,压力损失小,运行稳定可靠。

Ø 抗干扰设计,变频器环境正常工作。

Ø 低始动流量,高准确度等级,双量计量。

Ø 微功耗设计,内置锂电池可连续工作 6 年以上,无需外接电源

Ø 可以同时测量流量、温度和压力,监测仪表及管网运行状况

Ø 通过 NB-IOT 窄带物联网与平台通信,实现数据定时上报和异常报警功能



性 能 参 数

性能参数

测量介质

水,且充满被测管道

声道数量

2 声道

准确度等级

1 级、2 级

R250(R100、R160、R315、R400、R500 可订制)

公称直径

DN50~DN300

最高工作压力

1.6Mpa(2.5Mpa 可订制)

温度等级

T30(T50、T70、T90 可订制)

压力损失等级

△p10

气候环境类别

O类

液晶 8 位数字+提示符

显示内容

正累积量、负累积量、瞬时流量、瞬时流速、管道压力、运行时间、错误代码、信号质量、工作状态、仪表参数、历史数据

最大计量

正累积量:99999999m3,分辨力:0.0001m3 负累积量:99999999m3,分辨力:0.0001m3

数据通讯

通讯接口:RS485(RS232、M-BUS 可选)

通讯协议:MODBUS、CJ/T188、GB/T26831、EN13757、BOYANG

无线上报

(可订制)

上报网络:NB-IOT 窄带物联网

上报类型:定时上报、手动上报、流量超限

上报数据:累积流量、瞬时流量、仪表状态

上报频率:1 次/天

数据存储

最近 64 个月或日的历史数据:正累积量、负累积量、运行时间

输入接口

1 路高精度 4-20mA 电流信号

2 路高精度 Pt1000 铂电阻信号

输出接口

1 路 OCT 脉冲信号

1 路光电隔离 4-20mA 电流信号

测量周期

1 次/秒

防护等级

IP68

工作电源

内置高能锂电池(6 年)

外接 8~30V 直流电源(可选)




超 声 波 水 表 流 量 参 数 表


公称直径

mm)

Q3/Q1

Q2/Q1

Q4/Q3

最小流量

Q1(m3/h)

分界流量

Q2(m3/h)

常用流量

Q3(m3/h)

过载流量

Q4(m3/h)

50

250

1.6

1.25

0.100

0.160

25.00

31.25

65

250

1.6

1.25

0.160

0.256

40.00

50.00

80

250

1.6

1.25

0.252

0.403

63.00

78.75

100

250

1.6

1.25

0.400

0.640

100.00

125.00

125

250

1.6

1.25

0.640

1.024

160.00

200.00

150

250

1.6

1.25

1.000

1.600

250.00

312.50

200

250

1.6

1.25

1.600

2.560

400.00

500.00

250

250

1.6

1.25

2.520

4.032

630.00

787.50

300

250

1.6

1.25

4.000

6.400

1000.00

1250.00
