双声道电池供电超声波流量计

名称:双声道电池供电超声波流量计

详细信息

产 品 特 点


Ø 电池供电/大口径/多声路。

Ø 专为防止异常断电设计,特别适用于无电源城市供水野外管网。

Ø 采用先进的低电压、多脉冲、平衡差分发射接收技术,具有流量测量准确度高、稳定性好、抗干扰能力强、流态适应性好。

Ø 配接PT1000 温度传感器,可实现热量积算。


产 品 原 理


1、内置高能锂电池,微功耗设计,可连续工作5年以上,无需外接电源。
2、现场在线安装,带压开孔,无需截流停水,降低综合管理成本。
3、满足城市供水管网分区计量需求,适用多种工业现场。
4、采用超声波传播时间差原理,无机械转动部件,无磨损,运行稳定可靠。
5、采用低电压、多脉冲、平衡差分发射接收技术,测量精度高。
6、自诊断功能,出现异常情况时,提示错误信息,确保安全运行。
7、采用优质换能器,信号稳定,灵敏度高。
8、低始动流量,高准确度,实现双向测量。
9、抗干扰设计,变频器环境正常工作。



典 型 应 用


广泛应用于石油、化工、冶金、电力、给排水等领域。



性 能 参 数

项目

性能参数

0.5 级、1.0 级

流速范围

0 ~ ±30 m/s

管径范围

DN50 ~ DN1600 mm

测量原理

超声波传播时间差原理

测量周期

1.0

适用介质

水及其它均质液体,并充满被测管道

2行液晶显示器,累积流量、瞬时流量同屏显示

显示内容

正累积量、负累积量、瞬时流量、瞬时流速、运行时间错误代码、信号强度、信号质量、工作电压、历史数据等

最大计量

正累积量:10^9,负累积量、累积热量:10^8



4位轻触按键

防护等级

主机:IP65     传感器:IP68

安装形式:插入式

承受压力:≤1.6 MPa

数据通讯

接口RS485、RS232可选M-BUS可选

协议:MODBUS、CJ/T188、GB/T26831、EN13757

输入接口

2 路高精度4-20mA 模拟信号

2 路高精度Pt1000 热电阻信号

输出接口

1 路光电隔离4-20mA 电流环

1 路光电隔离开关量

数据记录

具有数据存储功能,可查阅本日、过去64 天、本月、过去48 月的历史数据

工作温度

 机:-30 70℃

传感器:-30 120



交流85~264V双声道、直流12~40V、内置锂电池可连续工作6年以上,无需外接电源,适合各种无电源场合的计量需求同时支持外接



4mW 微功耗设计

外形尺寸

285x208x97mm

主机重量

3.7Kg

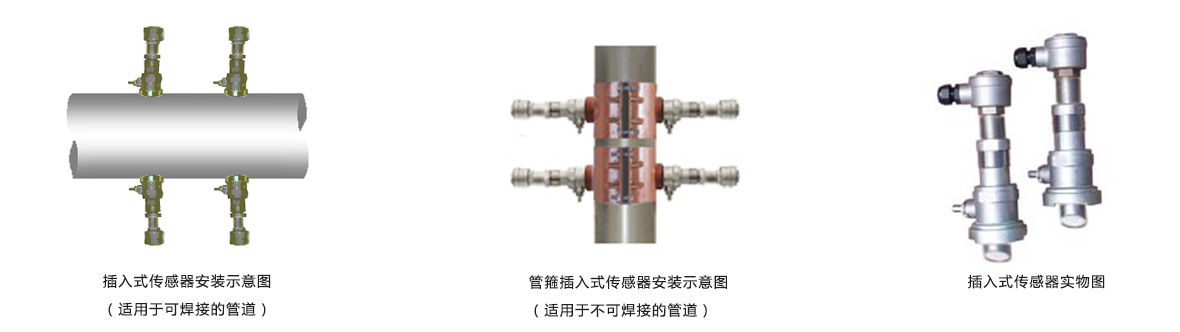

安 装 示 意 图
