固定式超声波流量计

名称:固定式超声波流量计

详细信息

产 品 特 点


Ø 结构紧凑、坚固,适合于防爆区内使用。

Ø 4~20mA、OCT(累计脉冲/频率)、继电器输出。

Ø RS-232C/RS-485接口。

Ø 可接5路4~20mA输入信号(如温度、压力、液位等)。

Ø 防非操作人员误动的密码锁保护。

Ø 具有声音报警提示功能(如发生电路故障等)。



典 型 应 用


水、海水、酸碱液及各种油类等较纯净的单相液体。



性 能 参 数

项目

性能参数







背光液晶可同时显示瞬时流量、累计流量、流速、时间、热量等数据



信号输出

电流信号:4-20mA0-20mA等,阻抗0-1K,精度0.1%

OCT信号:累计流量的脉冲信号或瞬时流量的频率信号

继电器:可输出近20种源信号(如无信号、反向流等)

声音报警:蜂鸣器可根据设置发出报警声音(如流量过大、太小等)

信号输入

可输入五路电流信号(如:温度、压力、液位等信号)从而实现热量测量或一机两用

自动记忆

自动记忆前64日、前64月、前5年的累计流量

自动记忆前64次来电和断电时间及流量,可进行人工或自动补量

自动记录前64日流量计的工作状态是否正常和出现异常状态的次数

数据接口

标准RS-232C或RS-485(兼容国内其它厂家)

定量控制

可编程批量(定量)控制器





①标准小传感器S型    适用于管径:φ15~φ100     流体温度≤150℃

②标准中传感器M型   适用于管径:φ50~φ700     流体温度≤150℃

③标准大传感器L型    适用于管径:φ300~φ6000  流体温度≤150℃

插入式

①适合于钢管 (一般适用于管径是ф150以上的管道)

②适合于铸铁管、水泥管(用户需告知管道外径的准确尺寸,适用于ф150以上的管道)

电缆长度

标配6m,可选最长200m

标准管段式   φ10~φ400测量准确度±0.2%

Л型管      φ15φ20、φ25、φ32、φ40

管材

碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、硬质金属、塑料等,允许有衬里

直管段

传感器安装点最好满足:上游≥10D,下游≥5D,距泵出口≥30D(D是指管径)

流速范围

0~±30m/s



优于±0.5%

优于0.2%



DC8~36V,或AC220V±15%



2W


外形尺寸

251×192×80(mm)



2.1kg




选 型 代 码

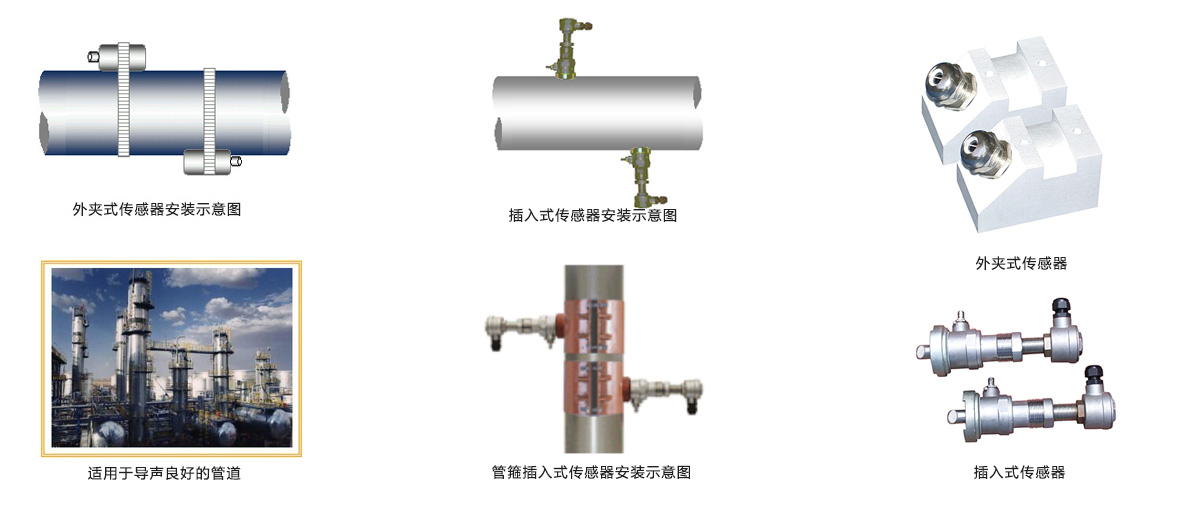

安 装 示 意 图
