多普勒超声波明渠流量计

名称:多普勒超声波明渠流量计

详细信息

测 量 原 理


产品有三个功能:测平均流速、测水深、测水温,并可显示断面流量。
其中水温测量使用温度探头,水深测量使用进口高精度压力传感器,流速的测量是通过超声波探头(换能器)发射与接受超生波信号并做相应的计算处理而获得的:
换能器1发射频率为f1的超声波信号,以一定角度由水下向水面发射,在碰到水中的悬浮颗粒或气泡后,频率发生偏移,并以f2的频率反射到换能器2,这就是多普勒效应,f2与f1之差即为多普勒频差fd。设流体流速为v,超声波声速为c,多普勒频移fd正比于流体流速v。水中会有大量的杂质颗粒与气泡,每一个反射粒子对应一个多普勒频移fd,通过换算可求得其流速,这些大量粒子的平均流速也即流体的平均流速。



测 量 原 理 示 意 图





性 能 参 数



性能参数

流速

量程

21mm/s5000mm/s

准确度

测量流速的±1%

分辨率

1mm/s

温度

量程

0℃~60

分辨率

0.2℃

水位

量程

0~10m

分辨率

1 mm

准确度

测量水位±0.5%

流量

准确度

测量流量±2%

电源

12V DC 或220V AC

接口

标准RS232、RS485、4~20mA

通讯协议

Modbus

数据储存容量

10分钟采集一条记录,可以存储超过6个月的数据,而且这些数据即便在断电的情况下,也可以长期不丢失

运行温度

0℃~60℃水温

外壳材料

PC或PVC塑料

外壳防护等级

IP68

可靠性

MTBF≥25000h

尺寸

230×90×37)mm(探头)

257×179×70)mm(终端机)

10m(通信电缆标准长度,可加长到1000 m)

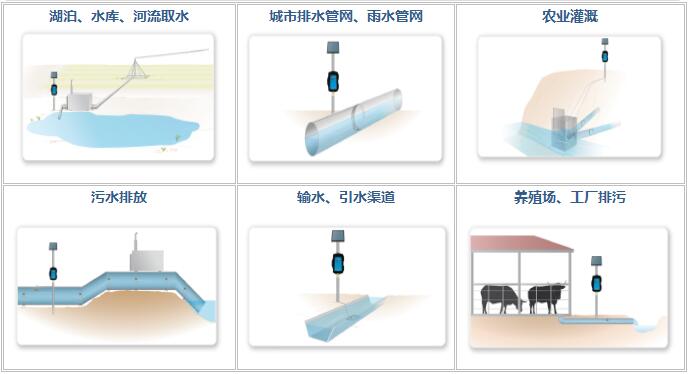

明 渠 流 量 计 应 用 范 围

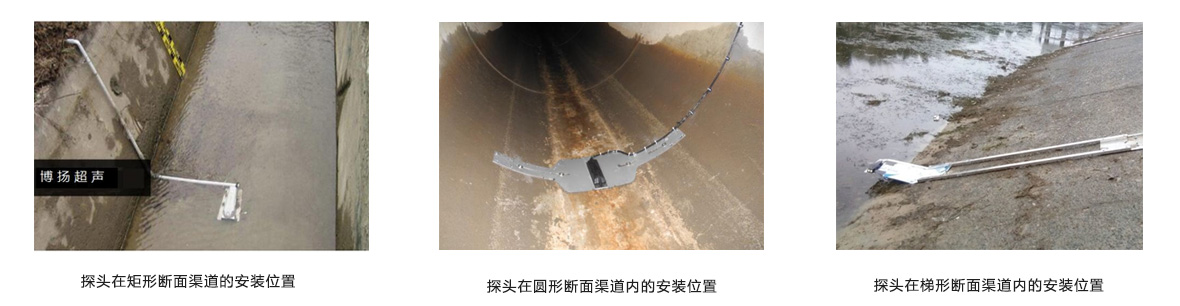

明 渠 流 量 计 探 头 安 装 位 置
