便携式多普勒超声波流量计

名称:便携式多普勒超声波流量计

详细信息

产 品 特 点


Ø 污浊或纯净的液体均可测量。相当于一台高精度的多普勒超声波流量计和一台高精度的时差式超声波流量计。

Ø 非接触式流量计,外夹式安装,不需停流或截断管线。

Ø 可抗变频器干扰。

Ø 非常容易解决超大管径、厚管壁、水泥内衬等其他超声波流量计无法解决的应用问题。

Ø 内置数据记录功能,可记录10个文件,65072个数据点。

Ø 数据回放功能,流量计配备具有微软Windows风格图形界面专用软件,通过RS-232接口,可把数据下载到计算机中,对数据进行全面的分析。可将瞬时流量—时间曲线波形直观地显示出来,并可沿时间轴任意缩放,给管理人员分析数据提供了有力的工具。

Ø 简体中文和英文双语窗口,适合不同用户的需要。

Ø 内置流量计标定功能,提供快捷、方便的操作。

Ø 具有年、月、日流量累积功能,可记录前5年和本年,前12个月和本月,前31天和本日的累积流量。



产 品 原 理


管道内任何流动的液体都存在着不连续的扰动,这些不连续的扰动可以是悬浮的固体颗粒或气泡,或由于流体扰动而引起的界面。这种扰动使反射的超声波产生频移Δf,频移Δf是流速的线性函数。通过测量频移Δf, 即可测量管道内的流速,进而计算出流量。



典 型 应 用


污水、原水、循环水、纸浆、矿浆、泥浆、原油及酸碱液、化学原料、海水等。 现场流量检定;对其他流量计现场校验。



性 能 参 数



参数









采用菜单式提示,可显示瞬时流量、累计流量、流速等信息

/英文显示 5×10个汉字(5×20字符),具有国内同类仪表中信息量较大的显示窗口



电流信号:4-20mA带负载能力0~600Ω

数据接口:标准RS-232C

数据记录

放功

内置数据记录功能,可存贮65072个数据记录

数据回放功能
Windows风格图形界面专用软件,可将数据下载到计算机中
可显示瞬时流量—时间曲线波形,给管理人员分析数据提供有力工具

具有年月、日流量累积功能,可记录前5年累积流量

传感器



外缚式



6m





-20~50

传感器

-40~82℃,高温传感器:-40~150

管道情况

管材

碳钢、不锈钢、铜、PVC、铝、硬质金属、塑料等

直管段

传感器安装点最好满足:上游≥10D,下游≥5D,距泵出口≥30D(D是指管径)



25mm~3000mm(内径)

量程范围

0.3 m/s 6.0m/s、0.5 m/s 10.0m/s

±1%、±2%

重复性

±0.5%



电池

可充电镍氢电池,充电8小时,可工作20小时,带有剩余电量指示功能

充电

采用智能充电管理方式,AC220VAC85265V可工作,适合电源电压恶劣场合。)

防护等级

IP68,ABS防水机箱 (原装进口)

外壳尺寸

350×250×155(mm



2.6Kg

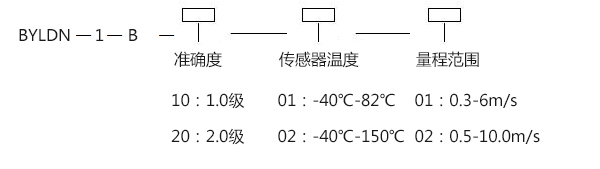

选 型 代 码

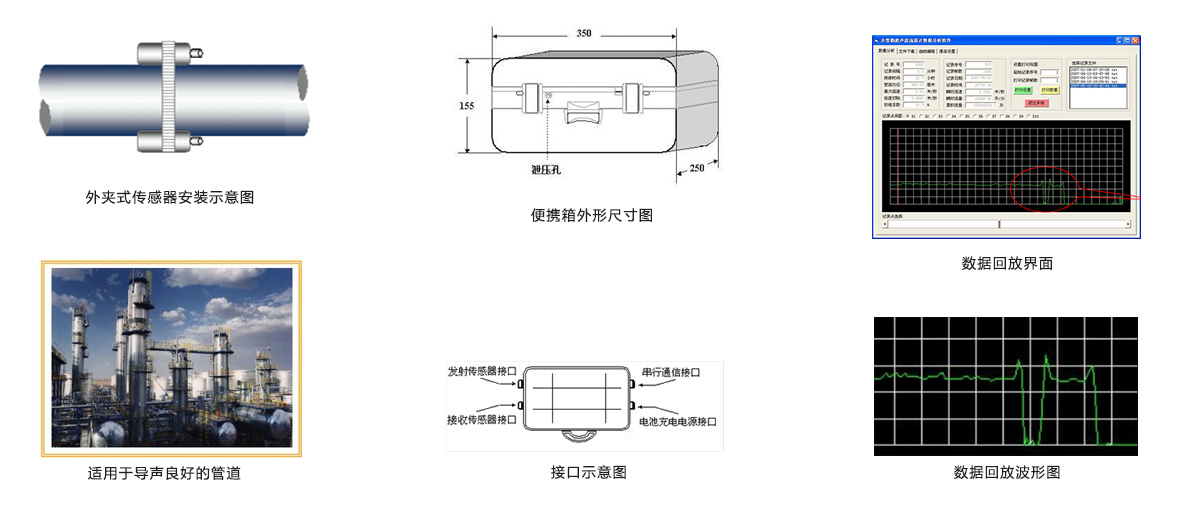

安 装 示 意 图
